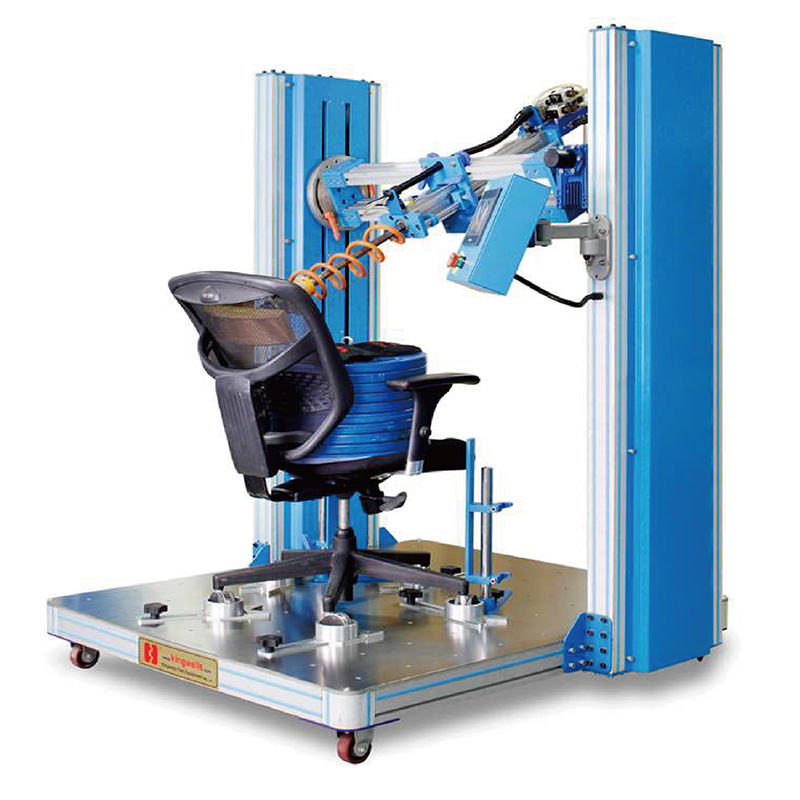

坐具靠背耐久測試機-前推式的使用說明
前推式坐具靠背耐久測試機的參數：
1. 氣缸： 輸出力 30～180公斤力；最大行程：500毫米；
2. 計數：6位；具有停/斷電記憶功能，避免測試數據丟失；
3. 速度：10～25次/分鐘可調；
4.樣品：允許最大安裝尺寸小于850*850毫米；
5. 外形尺寸：1440*1400*1780毫米， 448公斤；
6. 氣源：氣壓：≥0.5MPa； 流量：≥800升/分鐘；氣源需經濾水和干燥處理。
7. 電源：220VAC，2A
前推式坐具靠背耐久測試機的特點：
1. 適合多標準坐具靠背和座面耐久測試要求；
2. 采用SMC軸芯不旋轉氣缸驅動，可選氣缸輸出力量控制模式或位移控制模式工作；
3. 氣缸加載組件可沿框架手動左右及前后位置調節、電動驅動橫梁上下調節位置；
4. 簡易裝夾結構設計，無需任何專用輔助工具；
5. 萬向腳墊設備，使設備離地最小間距大于80毫米，方便調節設備水平和叉車搬運；
前推式坐具靠背耐久測試機的控制：
1. 觸摸屏輸入測試參數和輸出測試結果；
2. 采用本廠開發的單片機控制。可選控制氣缸輸出力或位移，具有跟蹤、顯示力-時間曲線，各加載段倒計時，過載輸出報警等。
3. 在選擇氣缸輸出力量控制模式下，力量為閉環控制。即：只有當加載力的當前值達到設定值的95%（可后臺修改）才觸發延時，并能夠保持當前值處于設定值的±3%之內波動。（標準要求為±5%）
4. 在選擇氣缸輸出位置模式下，位移由移動附著在氣缸表面的磁性傳感器控制；
5. 系統具有停/斷電記憶功能，低氣壓檢出功能和斷點停機功能。
| 參數 | 標準 | 符合程度 | ||||||||||||||||||||||||
| 前推式坐具靠背耐久測試機 符合標準 | QB/T 2280-2016 6.6.8 | 符合 | ||||||||||||||||||||||||
| QB/T 2280-2016 6.6.9 | 不適合第I和II類坐具的靠背耐久試驗。 | |||||||||||||||||||||||||
| ANSI/BIFMA X5.1-2017 15 | ||||||||||||||||||||||||||
| BIFMA X5.4-2020 7 | 對單座位坐具，需要配套KW-FIX-06治具。 | |||||||||||||||||||||||||
| 前推式坐具靠背耐久測試機 重要配件 | 配件名稱 | 品牌 | 數量 | 產地 | 用途/作用 | |||||||||||||||||||||
| 觸摸屏 | 威綸通 | 1件 | 中國 | 人機見面 | ||||||||||||||||||||||
| 單片機 | 錦輝（本廠） | 1套 | 中國 | 核心原件，程序存儲和運行 | ||||||||||||||||||||||
| 氣電比例閥 | SMC | 1件 | 日本 | 將電信號轉化為氣壓信號 | ||||||||||||||||||||||
| 拉壓力傳感器 | Ailogics（USA） | 1件 | 中國 | 將拉壓力值轉化為電信號 | ||||||||||||||||||||||
| 信號變送器 | 錦輝（本廠） | 1塊 | 中國 | 電信號處理 | ||||||||||||||||||||||
| 氣缸 | SMC | 1件 | 香港 | 執行機構，輸出壓力 | ||||||||||||||||||||||
| 前推式坐具靠背耐久測試機 標配附件 | 編號 | 名稱 | 數量 | 用途 | ||||||||||||||||||||||
| KW-BFM-06 | 坐具座面負載碼組件 | 1套（240磅） | 模擬坐具座面負載 | |||||||||||||||||||||||
| KW-BFM-03-FP | BIFMA坐具靠背加載墊-背推 | 1套 | 坐具靠背裝夾治具 | |||||||||||||||||||||||
| KW-FIX-03 | 椅腳L型壓板 | 1套 | 固定辦公椅椅腳 | |||||||||||||||||||||||
| KW-FIX-02 | 椅子后腳高位擋板 | 2件 | 阻擋（固定）坐具位置 | |||||||||||||||||||||||
| KW-FIX-01 | 防旋轉可調擋板 | 2套 | 阻擋和放置被測試樣品旋轉 | |||||||||||||||||||||||
| 前推式坐具靠背耐久測試機 非標配附件 | KW-FIX-06 | 四腳凳固定夾具 | 1套 | III類坐具（凳子）固定治具 | ||||||||||||||||||||||
